हाइड्रोलिक पिस्टन सील का सिद्धांत, प्रदर्शन और अनुप्रयोग

हाइड्रोलिक पिस्टन सील का मूल सिद्धांत

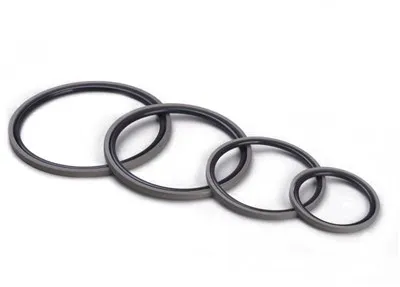

हाइड्रोलिक पिस्टन सीलहाइड्रोलिक सिस्टम में एक प्रमुख घटक है, और इसका कार्य सिद्धांत द्रव यांत्रिकी और सामग्री विज्ञान के संयोजन पर आधारित है। जब हाइड्रोलिक तेल पिस्टन को सिस्टम के दबाव में स्थानांतरित करने के लिए धक्का देता है, तो सीलिंग तत्व पिस्टन रॉड या सिलेंडर इनर वॉल से कसकर संपर्क करके एक गतिशील या स्थिर सीलिंग इंटरफ़ेस बनाता है, जिससे उच्च दबाव वाले तेल को अंतराल से लीक होने से रोकता है।

आधुनिक हाइड्रोलिक सील आमतौर पर एक संयोजन डिजाइन को अपनाते हैं, जिसमें तीन भाग शामिल होते हैं: प्राथमिक सील, माध्यमिक सील और धूल की अंगूठी। मुख्य सील मुख्य दबाव लोड को सहन करता है और उच्च दबाव वाले तेल को सिस्टम से बाहर लीक होने से रोकता है; माध्यमिक सील प्राथमिक सील की विफलता की स्थिति में माध्यमिक सुरक्षा प्रदान करने के लिए एक बैकअप बाधा के रूप में कार्य करता है; धूल सील बाहरी प्रदूषकों को सिस्टम में प्रवेश करने से रोकती है और सील के सेवा जीवन का विस्तार करती है।

सील और धातु की सतह के बीच गठित संपर्क दबाव सीलिंग प्रभाव के लिए निर्णायक कारक है। यह दबाव प्रभावी सीलिंग सुनिश्चित करने के लिए सिस्टम ऑपरेटिंग दबाव से अधिक होना चाहिए। इसी समय, सीलिंग लिप का डिज़ाइन यह सुनिश्चित करता है कि सिस्टम प्रेशर जितना अधिक होगा, धातु की सतह पर सीलिंग तत्व का संपीड़न बल जितना अधिक होगा, एक आत्म कसने वाले सीलिंग प्रभाव का निर्माण करेगा।

हाइड्रोलिक पिस्टन सील की प्रदर्शन विशेषताएँ

1। सामग्री की विशेषताएं

उच्च गुणवत्ताहाइड्रोलिक पिस्टन सीलआमतौर पर पॉलीयुरेथेन (पीयू), नाइट्राइल रबर (एनबीआर), फ्लोरोरुबर (एफकेएम), आदि जैसी सामग्रियों से बने होते हैं। पॉलीयुरेथेन में उत्कृष्ट पहनने का प्रतिरोध और एक्सट्रूज़न प्रतिरोध होता है, जिससे यह उच्च दबाव वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है; नाइट्राइल रबर में अच्छी तेल संगतता और अर्थव्यवस्था है; फ्लोरोरुबर उत्कृष्ट उच्च तापमान प्रतिरोध और रासायनिक स्थिरता प्रदर्शित करता है।

सामग्री चयन को कारकों पर विचार करना चाहिए जैसे कि कार्य माध्यम, तापमान सीमा और सिस्टम दबाव के प्रकार। उदाहरण के लिए, फॉस्फेट एस्टर हाइड्रोलिक तेल प्रणालियों को फ्लोरोरुबर सील का उपयोग करना चाहिए क्योंकि नाइट्राइल रबर ऐसे तरल पदार्थों में विस्तार और विफल हो जाएगा।

2। यांत्रिक गुण

स्थिर सीलिंग प्रदर्शन को बनाए रखते हुए आधुनिक हाइड्रोलिक सील को 70MPA तक सिस्टम के दबाव का सामना करने की आवश्यकता होती है। उत्कृष्ट सीलिंग डिज़ाइन एक विस्तृत तापमान सीमा (-40 डिग्री सेल्सियस से +200 डिग्री सी) पर लोच बनाए रख सकता है, तापमान में बदलाव के कारण सील की विफलता से बचता है।

घर्षण विशेषताएं एक अन्य प्रमुख संकेतक हैं। आदर्श सील को गतिशील घर्षण (आमतौर पर 0.01-0.15) के कम गुणांक को बनाए रखते हुए पर्याप्त सीलिंग बल प्रदान करना चाहिए, पिस्टन प्रतिरोध को कम करना और सिस्टम दक्षता में सुधार करना।

3। स्थायित्व प्रदर्शन

हाइड्रोलिक सील के जीवनकाल को आमतौर पर माइलेज या काम के घंटों के संचालन द्वारा मापा जाता है, और उच्च गुणवत्ता वाले उत्पाद मानक परिचालन परिस्थितियों में 5000 घंटे तक पहुंच सकते हैं। जीवनकाल को प्रभावित करने वाले मुख्य कारकों में शामिल हैं:

सतह खुरदरापन: आरए मान आमतौर पर 0.1-0.4 μ मीटर के बीच नियंत्रित होता है

सिस्टम प्रदूषण स्तर: आईएसओ 4406 मानक 18/16/13 या बेहतर

कार्यशील तापमान: प्रत्येक 10 डिग्री सी में वृद्धि के लिए, जीवनकाल में लगभग 50% की कमी आती है

दबाव में उतार -चढ़ाव: लगातार दबाव के झटके सील की थकान को तेज कर सकते हैं

हाइड्रोलिक पिस्टन सील के अनुप्रयोग क्षेत्र

1। निर्माण मशीनरी

निर्माण मशीनरी में जैसे कि उत्खनन और लोडर,हाइड्रोलिक पिस्टन सीलअत्यधिक काम करने की स्थिति के अधीन हैं। एक उदाहरण के रूप में खुदाई करने वाले बकेट सिलेंडर को लेते हुए, सीलिंग सिस्टम को लगातार दबाव के झटके (35mpa तक), बड़ी मात्रा में धूल प्रदूषण, और -30 डिग्री C से तापमान में बदलाव के साथ +80 डिग्री सी। का सामना करना होगा।

2। औद्योगिक हाइड्रोलिक प्रणाली

मशीन टूल्स और डाई-कास्टिंग मशीनों जैसे औद्योगिक उपकरणों को हाइड्रोलिक सील के लिए अत्यधिक उच्च परिशुद्धता की आवश्यकता होती है। सर्वो हाइड्रोलिक सिलेंडर की सीलिंग सिस्टम को μ मीटर की एक आंदोलन सटीकता सुनिश्चित करते हुए प्रति मिनट कुछ बूंदों के भीतर रिसाव को नियंत्रित करने की आवश्यकता होती है। इस प्रकार का एप्लिकेशन अक्सर सीलिंग के लिए कम घर्षण समग्र सामग्री का उपयोग करता है, सटीक मशीनीकृत धातु सतहों (0.2 μ मीटर से कम या बराबर आरए) के साथ संयुक्त।

3। एयरोस्पेस

विमानन एक्ट्यूएटर्स की सीलिंग अद्वितीय चुनौतियों का सामना करती है: एक अत्यंत व्यापक तापमान रेंज (-54 डिग्री सी से +135 डिग्री सी), कम दबाव वाले वातावरण और सख्त वजन प्रतिबंध। फ्लोरोरुबर और पॉलीटेट्रैफ्लुओरोथिलीन कम्पोजिट सीलिंग एक सामान्य समाधान है जो सिस्टम के वजन को कम करते हुए प्रदर्शन आवश्यकताओं को पूरा कर सकता है।

4। महासागर अभियांत्रिकी

समुद्री जल वातावरण में हाइड्रोलिक प्रणाली के लिए विशेष संक्षारण प्रतिरोध के लिए सील की आवश्यकता होती है। सुपर डुप्लेक्स स्टेनलेस स्टील पिस्टन रॉड और फ्लोरोरुबर सील का संयोजन प्रभावी रूप से समुद्री जल संक्षारण का विरोध कर सकता है और गहरे समुद्र के उच्च दबाव वाले वातावरण में सिस्टम की विश्वसनीयता सुनिश्चित कर सकता है।

तकनीकी विकास रुझान

1। बुद्धिमान सीलिंग तकनीक

बुद्धिमान सीलिंग एकीकृत माइक्रो सेंसर की नई पीढ़ी वास्तविक समय में सीलिंग स्थिति, घर्षण बल, तापमान और अन्य मापदंडों की निगरानी कर सकती है। यह तकनीक सील विफलता की भविष्यवाणी कर सकती है, निवारक रखरखाव प्राप्त कर सकती है, और विशेष रूप से पवन टरबाइन पिच सिस्टम जैसे महत्वपूर्ण उपकरणों के लिए उपयुक्त है।

2। पर्यावरण के अनुकूल सामग्री

पर्यावरणीय नियमों को कसने के साथ, बायोडिग्रेडेबल सीलिंग सामग्री विकसित की जा रही है। वनस्पति तेल पर आधारित अक्षय रबर और एडिटिव्स के बिना स्व-चिकनाई सामग्री वर्तमान में अनुसंधान हॉटस्पॉट हैं।

3। सतह उपचार प्रौद्योगिकी

एडवांस्ड सरफेस ट्रीटमेंट टेक्नोलॉजीज जैसे लेजर माइक्रोटेक्सट्यूरिंग और डायमंड-लाइक कार्बन कोटिंग (डीएलसी) घर्षण गुणांक (50% या अधिक तक) को काफी कम कर सकती है और सीलिंग लाइफ का विस्तार कर सकती है। इन तकनीकों को उच्च परिशुद्धता हाइड्रोलिक सर्वो सिस्टम पर लागू किया जाना शुरू हो गया है।

4। सिमुलेशन प्रौद्योगिकी का अनुप्रयोग

कम्प्यूटेशनल द्रव डायनेमिक्स (CFD) और परिमित तत्व विश्लेषण (FEA) की उन्नति ने सील डिजाइन को अधिक सटीक बना दिया है। अनुकरण करके, सीलिंग लिप के आकार को अनुकूलित किया जा सकता है, पहनने के पैटर्न की भविष्यवाणी की जा सकती है, और विकास चक्र को काफी छोटा किया जा सकता है।

चयन और रखरखाव सुझाव

सील के सही चयन को निम्नलिखित कारकों पर विचार करना चाहिए:

सिस्टम वर्किंग प्रेशर (शिखर और निरंतर दबाव)
मध्यम प्रकार और तापमान सीमा
आंदोलन गति और आवृत्ति
पर्यावरण प्रदूषण स्तर
उपकरणों की अपेक्षित जीवनकाल

रखरखाव और रखरखाव के प्रमुख बिंदुओं में शामिल हैं:

नियमित रूप से पिस्टन रॉड की सतह की स्थिति का निरीक्षण करें

तेल की सफाई की निगरानी करें (एनएएस स्तर 8 या बेहतर अनुशंसित)

असामान्य शोर या तापमान में वृद्धि पर ध्यान दें

सील स्थापित करने और क्षति से बचने के लिए विशेष उपकरणों का उपयोग करें

एक शांत और शुष्क वातावरण में स्पेयर सील स्टोर करें

संक्षेप में प्रस्तुत करना

हालांकिहाइड्रोलिक पिस्टन सीलछोटे घटक हैं, वे पूरे सिस्टम की विश्वसनीयता और दक्षता के लिए महत्वपूर्ण हैं। सामग्री विज्ञान और विनिर्माण प्रौद्योगिकी की उन्नति के साथ, आधुनिक सीलिंग उत्पाद तेजी से काम करने की स्थिति को पूरा करने में सक्षम हैं और विभिन्न हाइड्रोलिक उपकरणों के लिए टिकाऊ और विश्वसनीय सीलिंग समाधान प्रदान करते हैं।
